Kiváló műszer interfész, precíziós 24-bites, többcsatornás A/D-átalakító

Cikkünkben raktári kínálatunkból az igen kedvező árú, 2-vezetékes soros interfésszel rendelkező differenciális, vagy unipoláris jelek mérésére alkalmas TSSOP20 tokozású ADS1224 integrált áramkört mutatjuk be.

Termékismertető

A valamikor legendás, nagy precizitású analóg áramköreiről ismert Burr-Brown cég ma már a Texas Instruments cégóriás része. A Burr-Brown magas minőségi igényeket kielégítő analóg és kevert jelű (mixed signal) áramkörei még ma is ismertek és keresettek. A cég nagy felbontású, precíziós A/D-áramkörei minden alkalmazási területre kiválóan alkalmazhatók.

A széles kínálatból az ADS 1224 áramkört szeretnénk bemutatni. Amellett, hogy kiváló áramköri tulajdonságokkal rendelkezik, alacsony áron hozzáférhető.

Az ADS1224 áramkör 24-bites szigma-delta A/D-átalakítót, bemeneti multiplexert, bemeneti puffer erősítőt, belső oszcillátort és egyszerű, soros digitális interfészt tartalmaz. Tápfeszültsége 2,7…5,5V, ultra-kis aktív áramfelvétel jellemzi. Az áramkör többcsatornás, négy differenciális vagy unipoláris (földponthoz viszonyított) jelek mérésére alkalmas a +/-5V bemenő jelszintig. A bemenő puffer erősítő bekapcsolásával a bemeneti impedancia GOhm nagyságrendű és így az áramkörrel mérhető olyan jeladó jele is külső erősítő közbeiktatása nélkül, melynek a kimeneti impedanciája relatív magasabb értékű. Az áramkör önkalibráló funkcióval rendelkezik. Az egyszerű, 2-vezetékes soros interfésznek köszönhetően az áramkör könnyen kezelhető, egyszerűen indítható belső kalibráció és kiolvasható a mért adat anélkül, hogy bonyolult programkódot kellene alkalmazni belső regiszterek beállítására, kiolvasására. A külső referencia feszültségforrás csatlakozás lehetővé teszi a bemeneti feszültség tartomány rugalmas kialakítását, mivel a bemenő feszültségtartományt a referencia feszültség határozza meg (+/- 2 Vref).

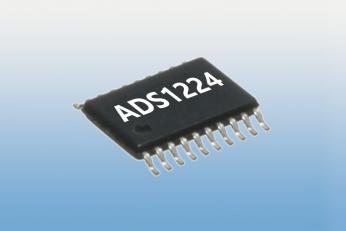

Az áramkör egy 20-kivezetéses felületszerelt TSSOP tokozásban található. A gyártó az áramkör műszaki paramétereit a teljes ipari hőmérséklettartományban garantálja. Paraméterei, integráltsága és ultra kis méretei eredményeként ideális kis fogyasztású, elemes táplálású áramkörökbe, mint pl. súlymérő cellák jelének fogadása.

További Texas Instruments termékek raktárról

További Burr-Brown termékek raktárról



Az ADS 1224 fontosabb jellemzői:

  • Felbontás: 24-bites felbontás,
  • differenciális bemenet,
  • mintavételi sebesség: 120 SPS,
  • belső multiplexer és puffer áramkör,
  • 2-vezetékes interfész,
  • tápfeszültség: +2,7…+5,5V,
  • alacsony aktív áram felvét: kb. 300 µA,
  • hőmérséklet tartomány: -40…+85°C,
  • miniatűr felületszerelt tokozás, TSSOP20.



Az ADS 1224 kínálatunkban:

CikkszámTípus
76-06-10 ADS 1224IPWR, 24-bit A/D-konverter SMD TSSOP20-Reel
