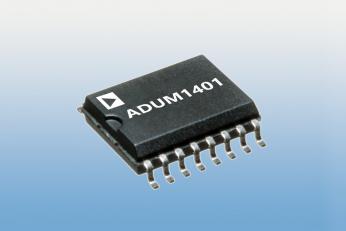

ADUM 1401 digitális leválasztó

Termékismertető

Az Analog Device cég ADuM 140x négy csatornás digitális leválasztó áramkörei galvanikus elválasztást biztosítanak a két oldal digitális áramkörei között, lehetővé téve kétirányú, nagy sebességű kommunikáció megvalósítását. Az áramkörrel akár 90Mbps jel átviteli sebességet is el tudunk érni . Az áramkör kiterjesztett működési hőmérséklet tartományban (-40…+125°C) üzemel. Működése az áramkörbe integrált induktív átviteli elemek (légmagos transzformátor) alkalmazásán alapul.

Az ADuM 140x áramkörök elsősorban a hagyományos optocsatolókkal megépített digitális átviteli módszerek kiváltására szolgálnak, kiküszöbölve azok hátrányait. Mint átviteli sebességben, mint áramfelvételben, mint működési hőmérséklet tartományban jobb paraméterekkel rendelkezik.

Kiküszöböli az optocsatolók hátrányait mint az átviteli karakterisztika nonlinearitása, hőfüggése, magas áramfelvétel, élettartam stb. Az ADuM 140x eszközök paraméterei stabilak az egész kiterjesztett hőmérséklet tartományban.

Az áramkörök 4 független átviteli csatornával rendelkeznek, melyek típustól függően különféle irányba továbbítanak adatot. Cégünk raktári kínálatában az ADuM 1401 áramkör található, ami 3 csatornát továbbít és egy csatornát fogad (3 adó/1 vevő) egy irányba, ami ideális SPI-interfész galvanikus leválasztására. Ezzel az áramkörrel nagy sebességű A/D- és D/A-átalakítók, soros Flash-memóriák és egyéb SPI-interfésszel rendelkező áramkörök galvanikus leválasztását lehet megoldani. Az átviteli csatornák tilthatók.

Szükség esetén az ADuM 1400 (4 adó/0 vevő), illetve az ADuM1402 (2 adó/2 vevő) áramköröket is biztosítani tudjuk ügyfeleinknek.

Az ADuM 140x-sorozat jellemzői

• tápfeszültség 2,7..5,5 V
• alacsony áramfelvétel , tip. 3.5 mA/10Mbps
• adat átviteli sebesség max. 90Mbps
• kiterjesztett hőmérséklet tartomány -40..+105°C
• felületszerelt tokozás, SO16W (széles tok)
• IEC/UL/CSA/VDE tanúsítványok

Az ADuM 1401 cégünk kínálatában
