BQ25504 akkumulátor töltő, DC/DC-átalakító áramkör

Termékismertető

A mai kor egyik kihívása az energiatakarékosság. Minden elektronikai áramkör tervezésénél maximálisan törekedni kell a működéshez szükséges tápáram alacsony szinten tartására. Sok készülék tápellátása ma már probléma nélkül megoldható külső tápellátás alkalmazása nélkül, napelemmel töltött akkumulátorok alkalmazásával. A legújabb fejlesztésű, hatékony, emellett kis méretű napelemek megfelelőek e célra.

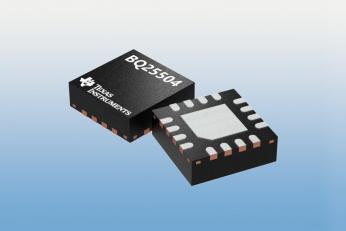

A Texas Instruments cég kínálatában található BQ 25504 DC/DC-átalakító, akkumulátor töltő integrált áramkör ideális választás napelemmel vagy Peltier-elemmel (TEG) táplált áramkörök számára. Az áramkör már extrém alacsony (kb. 330 mV) bemenő feszültség esetén is indul és tölti a kimenetére csatolt akkumulátort, illetve tápellátást biztosít. Indulás után működik kb. 80mV (!!) alacsony bemenő feszültségig. Védő áramkörökkel rendelkezik, védi a töltött akkumulátort túlfeszültség, alacsony feszültség és túlmelegedés ellen.

Kimeneten jelzi a mikrovezérlő felé, ha az akkumulátor vagy energiatároló kondenzátor sarkain a beállított szint alá esik a feszültség, lehetővé teszi hogy a mikrovezérlő alvó üzemmódba menjen át mielőtt a tápfeszültsége kritikus szint alá esik.

Az akkumulátor alacsony-feszültség és töltés megszakítás feszültség szinteket a Vbat_UV és Vbat_OV kivezetésekre kötött ellenállásosztókkal lehet beállítani. A Vbat_UV meghatározza azt a feszültségszintet amely szint alá ha esik a feszültség, akkor az akkumulátor nem üríthető tovább, a Vbat_OV pedig megszabja azt a feszültségszintet ami fölött az akkumulátor töltése lekapcsol.

Ideális választás kis fogyasztású, energiatakarékos készülékek tápellátásának megoldására, mint pl. hordozható műszerek, vezeték nélküli szenzorok, orvosi készülékek, energiafogyasztás figyelő áramkörök stb.

Általános tulajdonságok

• Használható a következő elemekhez:
  Li-Ion, SuperCap, ólom akkumulátor, LiFePO4, NiMH, Li-Polymer, NiCd
• extrém alacsony nyugalmi áramfelvétel (330 nanoAmper!).
• extrém alacsony induló feszültség (>=330 mV!)
• extrém alacsony működési feszültségszint (kb. 80 mV-ig!)
• VBAT_OK kimenet a mikrovezérlő felé
• beállítható túlfeszültség- és alacsony feszültség szintjelzés
• belső hőszenzor, beállítható túlmelegedés elleni védelem
• VQFN tokozás 16-kivezetéssel

A BQ25504RGT cégünk kínálatában
