CELDUC SMR 8621520 motor forgásirányváltó

Termékismertető

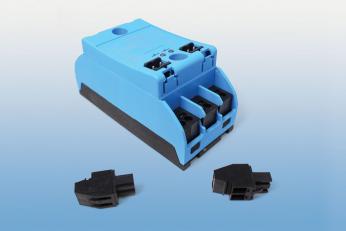

A Celduc cég SMR 8621520 szilárdtest relé termékét háromfázisú motorok forgásirány váltására fejlesztették ki. A relé az úgynevezett 2-pólusú relék családjába tartozik, ahol a 3-fázis közül kettőt kapcsol az eszköz, a harmadik fázis pedig közvetlenül át van vezetve a bemenő és kimenő csatlakozók között. Az eszköz a kapcsolt pólusokon R/C és varisztoros túlfeszültség elnyelő áramkörrel rendelkezik. A ki/be kapcsolás, illetve a forgásirány váltás úgy valósul meg, hogy a megfelelő bemenetekre kapcsoljuk a vezérlő DC-feszültséget. A bekapcsolt állapotot valamint a forgás irányát két zöld LED jelzi: az egyik a standard, a másik a fordított forgás irányát. A véletlenszerű bemenet módosítás ellen beépített védelem gondoskodik.

Figyelem: A szilárdtest reléket amennyiben nem rendelkezik hűtőbordával, hűtőbordára kell szerelni, valamint tartós rövidzár ellen a terhelés oldalon biztosítékkal kell védeni! A megfelelő biztosíték kiválasztása érdekében (áramérték, I²t-paraméter) kérjük feltétlenül olvassa el a gyári adatlapot, mely honlapunkról letölthető. Alapszabály a biztosíték kiválasztásakor hogy I²t(SSR) = 2* I²t (biztosíték).

Az SMR 8621520 szilárdtest relét keresse kínálatunkban, ahol a hűtőbordák és biztosítékok szintén megvásárolhatóak.

Az SMR 8621520 jellemzői:

• Triac-kimenet, 2 kapcsolt pólus,
• kimeneti túlfeszültség védelem (VDR + R/C),
• 12…30 V DC bemeneti vezérlő feszültség,
• irányváltás, LED jelzi,
• kapcsolt feszültség max. 520 Vrms AC,
• kapcsolt áram 5A (AC-53 motor terhelés),
• IEC/EN megfelelőség tanúsítvány,
• ROHS kvalifikált.
