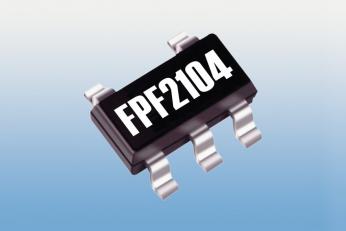

FPF 2104 intelligens áramfigyelő kapcsoló

Termékismertető

Az elemről, akkumulátorról működtetett elektronikai áramkörök működéséhez nagyon fontos a tápláló elem, akkumulátor védelme a túláram és rövidzár ellen. Ez főleg a mai készülékekben széles körben alkalmazott Li-Ion akkumulátorokra érvényes, ugyanis azok kis belső ellenállása következtében túláram, vagy rövidzár esetén az akkumulátor túlmelegedhet, felpúposodhat, esetleg fel is robbanhat. A klasszikus olvadó biztosítékok alkalmazása nem minden esetben jó megoldás azok lassú reagálási sebessége miatt.

A fenti probléma megoldására kiváló módszer az áramfigyelő-, védő- és kapcsoló áramkörök használata. A Fairchild cég FPF 2104 áramfigyelő intelligens áramkör P-csatornás MOSFET kapcsolót és figyelő áramkört tartalmaz. Ha a védett áramkör tápárama eléri a túláram szintet, akkor az áramkör átmegy áramgenerátor üzemmódba. Ha a túláram 10 ms időtartam után is fennáll az áramkör megszakítja a tápáramot. A kimenet megszakítása után 160 ms elteltével, amennyiben az ON bemeneten nincs letiltva, újra megkísérli aktiválni a kapcsolót.

Az IC termikus megfutás elleni védelemmel, valamint alacsony tápfeszültség elleni védelemmel is rendelkezik. A tápáram figyelése tiltható az ON bemeneten keresztül, ebben az esetben a MOSFET kapcsoló kikapcsolt állapotban van. Az áramfigyelés állapotát az IC a FLAGB kimeneten jelzi a vezérlő mikroprocesszor felé.

Az FPF 2104 nagy előnye, hogy ultra kis méretben kiváltja a soros figyelő ellenállás/műveleti erősítő/jelfeldolgozó áramfigyelő megoldásokat.

A Fairchild cég kiváló analóg és digitális áramkörök, valamint diszkrét félvezetők neves gyártója. A céget a közelmúltban felvásárolta az ON Semiconductor cégóriás, a jövőben a Fairchild termékei ON Semiconductor cégnévvel és logóval kerülnek forgalomba.

Az FPF 2104 jellemzői

• tápfeszültség: 1.8…5,5 V
• áramfigyelés küszöb: 400 mA
• védelem termikus megfutás ellen
• védelem alacsony tápfeszültség ellen
• újraindulási (restart) idő: 160 ms
• tiltó bemenet, hibajel kimenet
• ipari hőmérséklet tartomány -40…+85°C
• miniatűr felületszerelt tokozás, SOT-23/5
• ROHS
