I²C-busz vonal bővítő és leválasztó

Termékismertető

Az I²C kommunikációs szabványnak megfelelő periféria áramkörök nagy népszerűségnek örvendenek a mérnökök körében, mert nagymértékben egyszerűsítették a hardver eszközök tervezését. Mindez visszaköszön a NYÁK-ok előkészítésénél is, mivel segítségükkel elkerülhető a párhuzamos adatbuszok használata és nagyszámú periféria áramkör illeszthető a mikrovezérlőre néhány jelvezeték használatával.

Az NXP cég az I²C áramkörök széles választékát kínálja a felhasználók részére. A PCA 9515A I²C-busz ismétlő/leválasztó áramköre segítségével az I²C-busz két részre osztható és vezérelhető a mikrovezérlő felől. Ez akkor szükséges ha az I²C-buszon túl sok csatlakoztatott eszköz található és meghaladja a busz szabvány szerinti elektromos terhelhetőségét, vagy más kommunikációs sebességre alkalmas - pl. 100 kHz és 100 kHz/400 kHz - eszközök vannak keverve egy buszon, illetve azt is lehetővé teszi, hogy a két leválasztott I²C-buszt más tápfeszültségen üzemeltessük (+3.3V/+5V), mivel az I/O-vonalak és az ENABLE bemenet +5V toleránsak. Az I²C-busz csak egyszer bővíthető az áramkör segítségével, több áramkör egymás után láncba nem köthető.

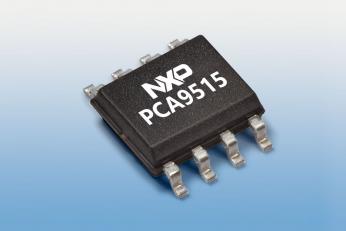

Az áramkör egy 8-kivezetéses, felületszerelt SO8-as tokozásban található. A gyártó az áramkör műszaki paramétereit a teljes ipari hőmérséklet tartományban garantálja.

A PCA9515A fontosabb jellemzői

• tápfeszültség: 2,3…3,6 V
• ENABLE bemenet, nem kell címezni
• multi MASTER busz kompatibilis
• 5V toleráns ENABLE és I/O-vonalak
• ultra alacsony áramfelvétel
• 0…400 kHz órajel frekvencia
• hőmérséklet tartomány: -40…+85°C
• miniatűr felületszerelt tokozás, SO8
