Ismeri a C8051F972-es kontrollert? 8-bit, maradhat.

Termékismertető

A 32-bites ARM-mikrovezérlők megjelenésével sok szakember szerint a klasszikus 8-bites mikrovezérlők kora leáldozott. A gyakorlat ezzel ellentétben azt mutatta, hogy a 8-bites mikrovezérlők, főleg az ipari szabvány MCS-51 kontrollerek továbbra is jelentős piaci részesedést foglalnak el, főleg az egyszerűbb alkalmazások esetén. Előnyük a 32-bites megoldásokkal szemben az alacsony ár és a szinte minden területre fellelhető, meglévő, stabil programkönyvtár, stabil működés, mérnöki tapasztalat, aminek köszönhetően nagyon alacsony ráfordítási költséggel (beleértve az alkatrész árát és a fejlesztésre fordított időt is), az új generációs mikrovezérlők alkalmazásával ellentétben töredék áron, elvégezhető egy fejlesztési feladat.

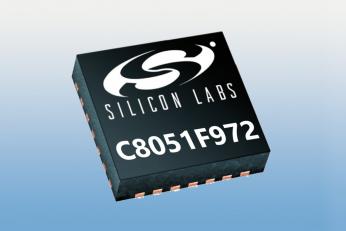

A Silicon Laboratories cég C8051F972 mikrovezérlő áramköre a jól bevált MCS-51 architektúra kiterjesztett verziója, mely széles analóg- és digitális periféria készlettel rendelkezik. Áramfelvétele alacsony aktív üzemmódban , valamint ultra alacsony alvó állapotban (kb. 55nA). Belső 32 kByte méretű Flash-memóriát tartalmaz a programkód és adatok tárolására, illetve 8 kByte SRAM-ot adatok tárolására.

Széleskörű digitális periféria készletébe tartoznak a Watchdog, DMA, 1-órajeles 16x16 szorzó egység (MAC), PWM, UART/I2C/SPI-interfészek, áramkörök .

Az analóg periféria áramkörök 10-bites ADC, belső referencia, hőmérséklet szenzor valamint kapacitív érzékelő egység (CAPSENSE). A kapacitív érzékelő egység segítségével tetszőleges érintő felületek, gombok, csúszkák stb. kialakíthatók a hagyományos mozgó alkatrészeket tartalmazó nyomógombok, kapcsolók, csúszkák kiváltására. A belső Crossbar áramkör segítségével a Capsense-funkció, valamint az ADC-csatornák bármely I/O-vonalra kioszthatók.

A belső Crossbar áramkör lehetővé teszi a digitális- és analóg perifériák és az I/O-vonalak közötti kapcsolatok rugalmas kialakítását, az I/O-vonalak tetszőleges kiosztását, a NYÁK-tervezés megkönnyítése érdekében.

Kínálatunkban megtalálható a QFN-24 tokozású C8051F972 (19 I/O-vonal), de szállítható a QFN-32 tokozású C8051F971 (28 I/O-vonal), és a QFN-48 tokozású C8051F970 (43 I/O-vonal) áramkör is, amennyiben több I/O-vonal szükséges az alkalmazáshoz.

Az C8051F972 jellemzői

• MCS-51 architektúra
• 32 Kbyte Flash program memória, 8 Kbyte RAM
• gazdag periféria készlet
• 128-bites egyedi azonosító minden eszközre
• ultra miniatűr QFN-24 tokozás
• precíziós belső oszcillátor
• kapacitív érzékelő bemenet (CAPSENSE)
• konfigurálható, átirányítható I/O-vonalak (crossbar)
• tápfeszültség 1,8..3,6 V
• ultra alacsony áramfelvétel alvó állapotban
• alacsony aktív áramfelvétel, 200 µA/MHz órajel tartomány 32 kHz...25 MHz-ig
• hőmérséklet tartomány -40..+85°C

C8051F972 cégünk kínálatában
