ISO​ ​7220​ ​digitális​ ​leválasztó

Termékismertető

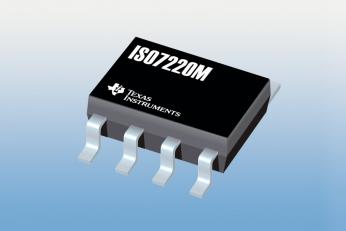

A Texas Instruments cég ISO 7220 MD két csatornás digitális leválasztó áramköre galvanikus elválasztást biztosít a két oldal digitális áramkörei között, lehetővé téve kétirányú, nagy sebességű kommunikáció megvalósítását. Az áramkörrel akár 150Mbps jelátviteli sebességet is el tudunk érni. Az áramkör kiterjesztett működési hőmérséklet tartománya: -40…+125°C. Működése az áramkörbe integrált kapacitív csatolás alkalmazásán alapul.

Az ISO 7220 áramkör elsősorban a hagyományos optocsatolókkal megépített digitális átviteli módszerek kiváltására alkalmas, kiküszöbölve azok hátrányait, mint az átviteli karakterisztika nonlinearitása, hőfüggése, magas áramfelvétele, élettartama stb.

Az áramkör 2 független átviteli csatornával rendelkezik, melyek az SO8-as tokon belül egy irányba továbbítanak adatot. Ez a NYÁK-lemezen a megfelelő szigetelési, átütési feszültség biztosítása tekintetében fontos. Az ISO 7220 áramkörrel azonos az ISO 7221 amiben a két csatorna úgy van kialakítva, hogy egy/egy, ellenkező irányba továbbít adatot. Az ISO 7221 nem raktári típus, szállíthatóságáról érdeklődjön elérhetőségeinken. Az ISO 7220 áramkörnek több átviteli sebességre alkalmas verziója létezik, cégünk az ISO 7220 MD áramkört tartja raktáron, ami max. 150Mbps átviteli sebesség elérését teszi lehetővé.

Az ISO 7220 MD jellemzői

• tápfeszültség 3…5,5 V
• szigetelési feszültség 2,5 kVrms (VDE)
• adat átviteli sebesség max. 150Mbps
• kiterjesztett hőmérséklet tartomány -40…+125°C
• felületszerelt tokozás, SO8
• CSA/VDE tanúsítványok

ISO 7220 MD cégünk kínálatában
