LT 1374 szinkron Step-Down DC/DC-átalakító
Kis helyigényű, akár 4,5A-ig terhelhető DC-DC modul elkészítéséhez használja a Linear Technology által gyártott SO8-as tokozású LT1374 áramkörét!
Termékismertető
A Linear Technology által gyártott LT 1374 termék szinkron üzemmódban is alkalmazható, felületszerelt, Step-Down kapcsolóüzemű DC-DC-átalakító áramkör. Kiválóan alkalmazható olyan tápellátási feladatok megoldására, ahol +5V/+3,3V tápfeszültségeket kell előállítani. Az LT 1374 4.5A kimenő áramig terhelhető a teljes kiterjesztett ipari hőmérséklet tartományban (-40…+125°C).
A magas kapcsolási frekvenciának köszönhetően (500 KHz…1 MHz), az alkalmazott induktivitások és a szűrő kondenzátorok mérete csökkenthető, és így az egész tápmodul kis méretben, helytakarékosan elkészíthető. Jó minőségű, kis hőfüggésű kerámia (X5R/X7R), vagy ultra-alacsony ESR (ekvivalens soros ellenállás) értékű tantál kondenzátorok használata javasolt. Jó megoldás mindkét kondenzátor egyidejű alkalmazása, párhuzamosan kötve.
Kínálatunkban megtalálhatók az áramkörhöz szükséges felületszerelt, nagyáramú induktivitások, illetve a kerámia- és ultra alacsony ESR tantál kondenzátorok.
Az LT 1374 áramkör jellemzői
- szinkron üzemmódra is alkalmas
- 500 kHz…1 MHz kapcsolási frekvencia
- bemenő feszültség 5…25 V
- kimenő áram max. 4.5 A
- kiváló hatásfok kb. 93%
- túláram védelem
- kiterjesztett hőmérséklet tartomány -40…+125°C
- felületszerelt tokozás, SO8

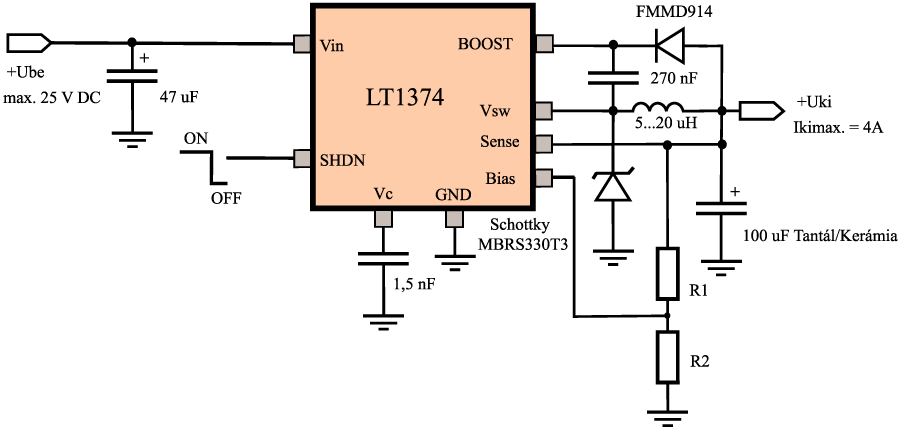

Tipikus alkalmazás
LT 1374 áramkörök kínálatunkban
| Cikkszám | Típus |
|---|---|
| 72-01-76 | LT 1374CS8#PBF DC/DC-konverter Imax=4.5A 500KHz -40…+85°C SO8 |
Az LT 1374 áramkörökhöz javasolt induktivitások kínálatunkban
| Cikkszám | Típus |
|---|---|
| 77-01-86 | LQH 5BPN1R5NT0L 1.5 µH Imax=5A SMD 2020 |
| 77-01-91 | XFL4020-222MEB 2.2 µH SMD ±20% Imax=8 A 0,022 Ω 4x4x2.1mm |
Az áramkörökhöz javasolt NIC NTP-sorozatú tantál kondenzátorok kínálatunkban
| Cikkszám | Típus |
|---|---|
| 93-04-16 | 47 µF 16V ±20% UL-ESR 7343-tok (D), 70 mOhm |
| 93-04-14 | 47 µF 6,3V ±20% UL-ESR 3528-tok (B), 70 mOhm |
| 93-04-17 | 100 µF 10V ±20% UL-ESR 7343-tok (D), 55 mOhm |
| 93-04-73 | 100 µF 6,3V ±20% UL-ESR 3528-tok (B), 45 mOhm |
| 93-04-18 | 220 µF 10V ±20% UL-ESR 7343-tok (D), 40 mOhm |
| 93-04-31 | 330 µF 6,3V ±20% UL-ESR 7343-tok (D), 25 mOhm |
| 93-04-19 | 330 µF 6,3V ±20% UL-ESR 7343-tok (D), 40 mOhm |
Az áramkörökhöz javasolt NIC X5R/X7R kerámia kondenzátorok kínálatunkban
