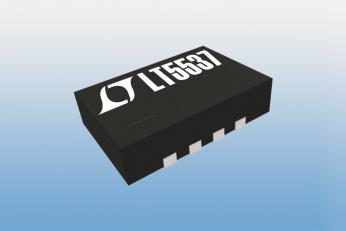

LT 5537EDDB RF/IF Lin/Log-átalakító rádiófrekvenciás áramkörökhöz
Az LT5537EDDB egy széles bemeneti frekvenciatartományú (10MHz-1GHz) rádiófrekvenciás jel erősség mérésére használható Linear Technology gyártmányú áramkör.
Termékismertető
Az LT5537 a Linear Technology széles bemeneti frekvenciatartománnyal rendelkező rádiófrekvenciás áramköre. Alkalmazható a bemenő rádiófrekvenciás jel erősségének mérésére. A frekvencia tartomány alsó határa közel DC-ig csökkenthető. A dinamikus jeltartomány közel 90dB 200MHz-en mérve. Az LT 5537 hőmérséklet kompenzáló áramkört tartalmaz, aminek köszönhetően az áramkör stabil, a környező hőmérséklet változásától független kimenő feszültséget biztosít a teljes működési hőmérséklet tartományban. Kiváló érzékenységgel rendelkezik, képes az RF-jel erősségének érzékelésére -82dBm jelszintig. Kiválóan alkalmas rádiófrekvenciás készülékekben a bemeneti jel szintjének mérésére, lineáris/logaritmikus átalakítóként, RF teljesítménymérő-, valamint AGC-áramkörökben történő felhasználásra. A kimeneti jelszint meredeksége 20mV/dB.
Az áramkör ultra-miniatűr, 3x2mm-es felületszerelt tokozásban található. Az áramkör tiltó bemenettel rendelkezik, segítségével ultra-alacsony fogyasztású üzemmódba állítható az áramkör.
A gyártó termékoldala: Tovább...
Az LT 5537 áramkör jellemzői:
- Bemenő jeltartomány 1GHz-ig,
- 83dB dinamikus jeltartomány (200MHz-en),
- non-linearitás: +/-1dB (200MHz-en),
- érzékenység legalább -76dBm 200 MHz-en,
- tiltó bemenet,
- kiterjesztett hőmérséklet tartomány -40..+85°C,
- felületszerelt tokozás, DFN8.
LT 5537EDDB#TRMPBF cégünk kínálatában
| Cikkszám | Típus |
|---|---|
| 72-02-35 | LT 5537EDDB#TRMPBF RF/IF jelerősség mérő, Lin/Log-átalakító, DFN8 |
