LTC 3633A duál szinkron Step-Down DC/DC-átalakítók
Kettős tápfeszültség (pl. kevert +5V/+3,3V digitális rendszereknél) kiválóan alkalmazható a Linear Technology által fejlesztett LTC 3633A szinkron step-down kapcsolóüzemű DC-DC átalakító. Cikkünkben bemutatjuk a kapcsolódó induktivitás és kondenzátor kínálatunkat is.
Termékismertető

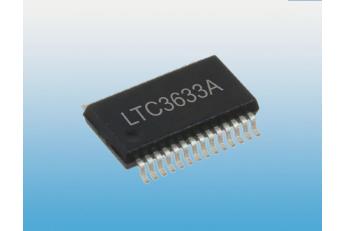

A Linear Technology LTC 3633A dupla kimenettel rendelkező, szinkron, Step-Down kapcsolóüzemű DC-DC-átalakító áramkör. Kiválóan alkalmazható olyan tápellátási feladatok megoldására, ahol kettős tápfeszültség szükséges, pl. kevert +5V/+3,3V digitális rendszereknél. Mindkét kimenetén maximum 3A kimenő áramot tud biztosítani.
A magas kapcsolási frekvenciának köszönhetően (több MHz), az alkalmazott induktivitások és szűrő kondenzátorok mérete csökkenthető, így az egész táp modul kis méretben, helytakarékosan elkészíthető. A használható felületszerelt alkatrészek µH nagyságrendű induktivitások, a szűrő kondenzátorok pedig jó minőségű, kis hőfüggésű kerámia (X5R/X7R), vagy ultra alacsony ESR (ekvivalens soros ellenállás) értékű tantál kondenzátorok. Jó megoldás mindkét kondenzátor egyidejű alkalmazása párhuzamosan kötve, szűrő kondenzátorként mindkét kimeneten és a bemeneten egyaránt.
Kínálatunkban megtalálhatóak az áramkörhöz szükséges felületszerelt, nagyáramú induktivitások, illetve a kerámia- és ultra alacsony ESR tantál kondenzátorok. (Lásd a cikk végén)
A bemutatott integrált áramkörön kívül a Linear Technology csúcsminőségű analóg áramköreinek széles választéka megtalálható a kínálatunkban.
Az LTC 3633A jellemzői
- szinkron DC/DC-átalakító
- 50 kHz..4 MHz beállítható kapcsolási frekvencia
- bemenő feszültség 3,6…15 V
- kimenő áram max. 3A csatornánként
- kiváló hatásfok kb. 95%
- túláram, bemeneti túlfeszültség és hőmegfutás ellen védett
- kiterjesztett hőtartomány -40..+125°C
- felületszerelt tokozás TSSOP28

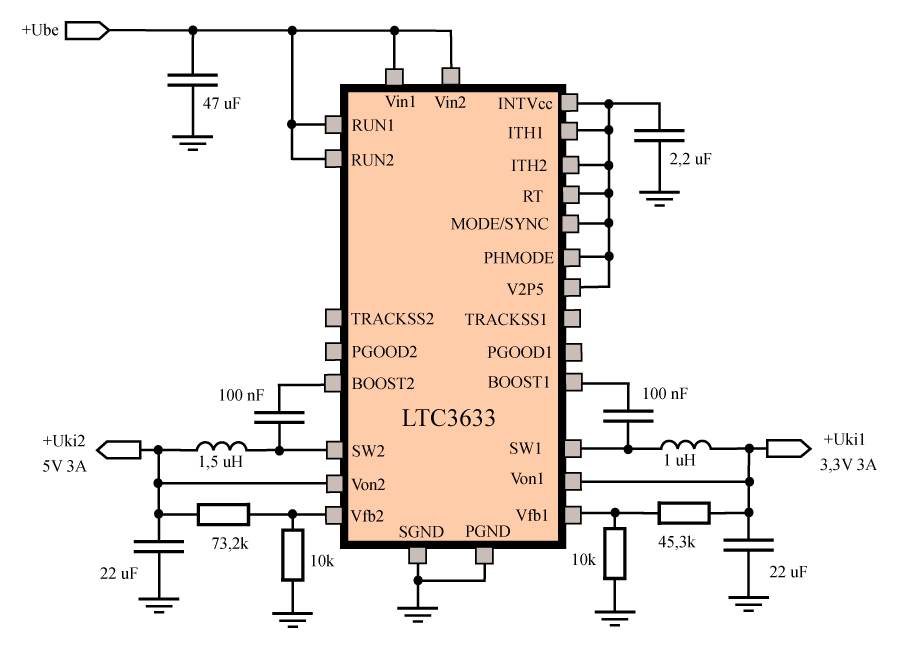

Tipikus alkalmazás
LTC 3633AEFE-1#PBF cégünk kínálatában
| Cikkszám | Típus |
|---|---|
| 72-02-25 | LTC 3633AEFE-1#PBF Duál Step-Down DC/DC-átalakító TSSOP28 -40…+125°C |
Murata nagyáramú induktivitás cégünk kínálatában
| Cikkszám | Típus |
|---|---|
| 77-01-86 | LQH 5BPN1R5NT0L 1,5 μH Imax=5A SMD 2020 |
NIC NTP-sorozatú tantál kondenzátorok egyes értékei a kínálatból
| Cikkszám | Típus |
|---|---|
| 93-04-16 | 47 μF 16V ±20% UL-ESR 7343-tok (D), 70 mOhm |
| 93-04-14 | 47 μF 6,3V ±20% UL-ESR 3528-tok (B), 70 mOhm |
| 93-04-17 | 100 μF 10V ±20% UL-ESR 7343-tok (D), 55 mOhm |
| 93-04-73 | 100 μF 6,3V ±20% UL-ESR 3528-tok (B), 45 mOhm |
| 93-04-18 | 220 μF 10V ±20% UL-ESR 7343-tok (D), 40 mOhm |
| 93-04-31 | 330 μF 6,3V ±20% UL-ESR 7343-tok (D), 25 mOhm |
| 93-04-19 | 330 μF 6,3V ±20% UL-ESR 7343-tok (D), 40 mOhm |
NIC X5R/X7R kerámia kondenzátor kínálatból
| Cikkszám | Típus |
|---|---|
| 93-05-84 | 10 μF 16V 10% X7R 0805 kerámia |
| 93-05-53 | 10 μF 16V 10% X7R 1206 kerámia |
| 93-05-60 | 10 μF 50V 10% X7R 1210 kerámia |
| 93-05-86 | 22 μF 6,3V 20% X5R 0603 kerámia |
| 93-05-35 | 22 μF 6,3V 20% X5R 0805 kerámia |
| 93-05-48 | 22 μF 25V 10% X5R 1210 kerámia |
| 93-05-87 | 47 μF 10V 20% X5R 0805 kerámia |
| 93-05-88 | 47 μF 6,3V 10% X7R 1210 kerámia |
| 93-05-89 | 100 μF 6,3V 20% X5R 1206 kerámia |
