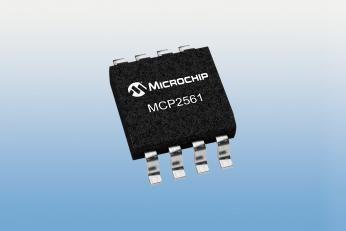

MCP 2561/2562 CAN-busz adó/vevő autóipari alkalmazásokhoz

Termékismertető

A CAN-busz alkalmazása széles körben elterjedt nemcsak az autóiparban hanem minden más felhasználási területen is az iparban. A CAN-busz multimaster üzemmódot is lehetővé tevő, egy vonalra felfűzött, nem-destruktív, eseményvezérelt, üzenetszórást lehetővé tevő kommunikációs protokoll. A protokoll megvalósításához szükséges a megfelelő firmware a kezelő mikrovezérlőben, vagy különálló, paraméterezhető CAN-interfész áramkör (standalone CAN-controller), valamint a fizikai vonalat meghajtó CAN adó/vevő áramkör.

A Microchip cég kínálatában található többféle CAN-interfész, és CAN adó/vevő áramkör is. A kínálatból a kiterjesztett hőmérséklet tartományban üzemelő, autóipari alkalmazásokra alkalmas MCP 2561/2562 áramköröket szeretnénk röviden bemutatni.

Az MCP 2561/2562 áramkörök 1MBps sebességig tudnak adatot továbbítani a CAN-vonalon a teljes kiterjesztett hőmérséklet tartományban +125°C-ig (E). Tiltható, tiltott állapotban ultra alacsony, kb. 5 µA az áramkör áramfelvétele. A CAN vonalakon képes elviselni magas elektrosztatikus kisülési feszültséget és megfelel az IEC610004-2 szabványnak +/-14kV értékig. Rövidzár, valamint hőmegfutás elleni védelemmel rendelkezik.

Az MCP 2561 és az MCP 2562 abban tér el, hogy az egyik kivezetés funkciója más. Az MCP 2561 5-ös SPLIT kivezetésén Vcc/2 fererencia feszültség van a közös módusú vonallezárás segítésére. Az MCP 2562 5-ös Vio kivezetése lehetővé teszi az áramkör tápfeszültségétől eltérő I/O-tápfeszültség alkalmazását +1,8…5,5 V tartományban.

Az MCP 2561/2562 jellemzői

• • tápfeszültség Vcc: +4,5…5,5, Vio +1.8…5,5 V (MCP 2562)
• • ultra alacsony standby áramfelvétel: 5 µA
• • adat átviteli sebesség: max. 1Mbps
• • kiterjesztett hőmérséklet tartomány: -40…+125°C (E)
• • felületszerelt tokozás: SO8
• • ISO-11898-2 és ISO11898-5, IEC610004-2 kompatibilis
• • ROHS

MCP 256x cégünk kínálatában
