Szeretne egy olcsó, helytakarékos, 16-bites adatgyűjtő áramkört? ADS 1110 a jó választás!

Termékismertető

A Texas Instruments a valamikori Burr-Brown cég felvásárlásával a magas minőségi igényeket kielégítő analóg és kevert jelű (mixed signal) áramköreivel bővítette a termékpalettáját. A cég nagy felbontású, precíziós A/D-áramkörei minden alkalmazási területre kiválóan alkalmazhatók.

A széles kínálatból az ADS 1110 áramkört szeretnénk bemutatni, mivel kiváló áramköri tulajdonságai mellett alacsony áron hozzáférhető.

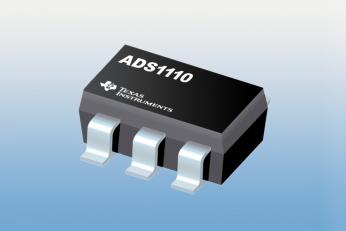

Az ADS1110 A0IDBVT áramkör 16-bites szigma-delta A/D-átalakítót, bemeneti erősítőt (programozható erősítés, PGA), 1-csatornás differenciális bemenetet, belső oszcillátort és belső referenciát tartalmaz. Soros I2C-interfésszel rendelkezik. Tápfeszültsége 2,7..5,5V, ultra-kis aktív áramfelvétel jellemzi. Az áramkör differenciális vagy unipoláris (földponthoz viszonyított) jelek mérésére alkalmas a 2,048V referencia feszültség tartományon belül. A bemeneti PGA áramkör erősítése 1…8 tartományban állítható.

Az áramkör kalibráló funkcióval rendelkezik, mely korrigálja az áramkör bemeneti ofszet- és erősítés hibáit. A kalibráció automatikus, külső beállítást nem igényel. Az AD 1110 programozható folyamatos mérésre, illetve egyszeri mérésre, mely elvégzése után az áramkör alvó állapotba megy át, ultra-kis áramfelvétellel.

Mindez egy 6-kivezetéses, felületszerelt SOT-23 tokozásban található. A gyártó az áramkör műszaki paramétereit a teljes ipari hőmérséklet tartományban garantálja.

Paraméterei, integráltsága és ultra kis méretei eredményeként ideális kis fogyasztású, elemes táplálású áramkörökbe.

Az ADS 1110 fontosabb jellemzői

• 16-bites felbontás
• differenciális bemenet
• belső referencia: +2,048V
• mintavételi sebesség: 15 SPS…240 SPS
• belső PGA áramkör (A=1,2,4,8)
• I2C-interfész (I2C cím: 1001 000)
• tápfeszültség: +2,7..+5,5V
• alacsony aktív áram felvét: 240 µA
• hőmérséklet tartomány: -40…+85°C
• miniatűr felületszerelt tokozás, SOT-23/6

ADS 1110 A0IDBVTG4 cégünk kínálatában
