Ultra-miniatűr SMD DC/DC-átalakító

Termékismertető

A modern elektronikus készülékek tápellátásának tervezése folyamán a fejlesztők előtt álló egyik legnagyobb kihívás megfelelni a mai kor igényeinek, vagyis a készülék legyen miniatűr, energiatakarékos, emellett teljesítse az elvárásokat pl. a működési teljesítmény tekintetében. Ennek következménye, hogy az energia hatékonyság, a megfelelő hatásfok és kis méret elérése érdekében ma már szinte kizárólag kapcsolóüzemű tápegységeket építenek be a lehető legkisebb méretben.

A Texas Instruments cég új SMD DC/DC-átalakító modul családja ideális választás ezen igények kielégítésére. Az áramköri modulok önálló Step-down DC/DC-átalakító modulok, a lapkára integrált induktivitással. Az alkalmazásukhoz csak három kisméretű SMD, kerámia (MLCC), vagy tantál kondenzátor és két ellenállás szükséges, mint külső alkatrész.

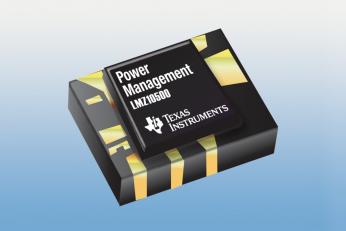

A modulok a magas kapcsolási frekvenciának (2..3 MHz) köszönhetően ultra kis méretűek. A család legkisebb modulja a 650 mA kimenő áramig terhelhető LMZ10500 mérete 3 × 2,6 × 1,5 mm (!!) ami egy standard SO8-as SMD tokozás térfogatának kb. 16 (!!) százaléka.

A DC/DC-átalakítók hatásfoka kiváló, terheléstől függően eléri a 95%-ot. A modulok indító áramkörrel (soft-start), valamint túláram és túlmelegedés elleni védelemmel rendelkeznek. Széles hőmérséklet tartományban használhatók, -40°C-tól +125°C-ig.

Általános tulajdonságok

• ultra-miniatűr méretű DC/DC-modul, felületszerelt kivitel
• integrált induktivitás
• kiváló hatásfok (95%-ig)
• lágy indítás (soft-start), túláram- és túlmelegedés elleni védelem
• Uki beállítható ellenállásosztóval
• Ube=2,7V…5,5V
• Uki=0,6…3,6V
• tiltható, ultra alacsony áramfelvétel sleep-üzemmódban
• széles hőtartomány -40…+125°C

Texas Instruments DC/DC-micro modul cégünk kínálatában:

Az alkalmazásához szükséges többrétegű SMD kerámia (MLCC)
és SMD tantál-kondenzátorok
