VX3-sorozatú felületszerelt oszcillátorok

Termékismertető

Mikroprocesszorokat és mikrovezérlőket tartalmazó áramkörökben fontos szempont a megfelelő stabil órajel biztosítása. A mai mikrovezérlők nagy részében sokféle órajel opció állítható be, a kevésbé stabil RC-oszcillátortól a termikusan stabil kvarc oszcillátor opcióig, ez utóbbi viszont külső kvarc használatát igényli. Azon alkalmazásokban, ahol fontos az órajel frekvencia stabilitása a hőmérséklet függvényében, valamint a mikrovezérlőn felül más áramkörök is igényelnek órajelet, kiváló megoldás a külső kvarc oszcillátorok alkalmazása.

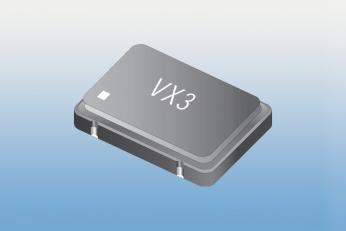

A Jauch cég VX3-sorozatú kvarc oszcillátorai ideális választás mikroprocesszoros, mikrovezérlős áramkörök órajel-ellátására. Kiváló termikus stabilitás jellemzi a család tagjait. Szabványos 7x5x1,6 mm-es miniatűr felületszerelt kerámia tokozásúak, melyek alkalmasak gépi beültetésre, reflow kemencében történő beforrasztásra max. 260°C-ig. Az oszcillátorok tristate-funkcióval rendelkeznek, a kimenet tiltható ha az E/D kivezetést alacsony logikai szintre kötjük, aktív amennyiben a kivezetést magas logikai szintre kötjük vagy nem kötjük be. Többféle szabványos, gyakran alkalmazott órajel frekvencia értékekben, raktárról tudjuk szállítani.

A VX3E és VX3F típusok +5V tápfeszültségre, míg a VX3MH típusok +3,3V tápfeszültségre alkalmasak. A kimenet terhelhetősége típustól függően 15pF vagy 30 pF.

Az ismertetett oszcillátorokon felül más típusú kvarc oszcillátorokat, valamint kvarc kristályokat is kínálunk többféle, furatszerelt-, illetve felületszerelt tokozásban. Tekintse meg széles választékunkat.

A VX3 oszcillátorok jellemzői

• tápfeszültség +5V ±10% (VX3E/F), +3,3V ±10% (VX3MH)
• termikus stabilitás: ±100ppm (E), ±50ppm (F, MH)
• kiterjesztett hőmérséklet tartomány -40…+85°C (T1-opció)
• felületszerelt tokozás: 7×5×1,6 mm
• jitter: kisebb mint 1ps RMS
• tiltható kimenet
• ROHS
